《中小企业e化第一式:建立内部网(二)》 |
实达网络解决方案
中小企业基础网络的建设必须以企业的实际需求为基础,在适当考虑扩容性时更要以使用为基础。在尽可能降低总体费用的前期下,建设简单、可靠的网络产品。同时,在建设中,必须考虑中小企业用户自身的一些特点,提供某些功能性服务,如将财务等信息敏感部门单独划分子网、为出差在外的员工提供访问内部的途径等。 如图6所示,本方案充分考虑了以上目的和原则,具体功能有:

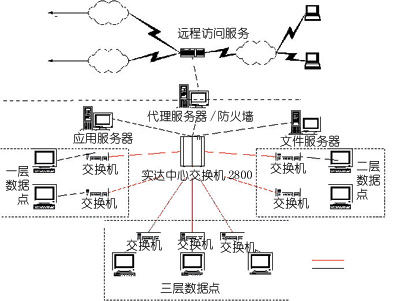

图6 实达网络中小企业解决方案 骨干网采用千兆光纤:各楼层使用千兆光纤同中心交换机实达s2800相连,并通过高达22g的背板带宽相互连接。
点评: 实达的中小企业基础网络解决方案以实达s2800千兆交换机和光纤为基础,组成连接楼层的网络,其背板带宽高达22g。实达解决方案的主要功能是:通过中心交换机,各楼层实现高速互连;采用10/100自适应端口的自适应交换机,实现100m交换到桌面;采用多种管理方式,消除网络瓶颈;以2m专线速率接入因特网,并具有拨号备用方式,保证网络随时连通;以2m的专线和isdn/pstn拨号备份方式, 提供多种因特网接入;以实达2610路由器的33个异步口,提供多种访问内部网的方式,同时实达2610路由器用在虚拟专用网中,可使因特网上的用户安全接入内部网。
方案1:可网管型方案(见图7) 方案特点: * 局域网的拓扑结构采用星形结构。

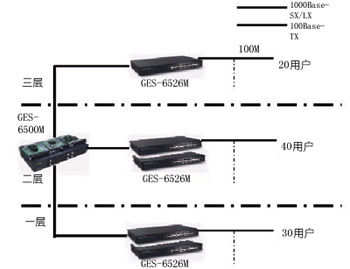

图7 长城网络中小企业解决方案1 * 主干采用千兆光纤,全双工100m交换到桌面,确保电子商务应用的数据带宽。 方案2:低成本方案(见图8) 方案特点: * 局域网的拓扑结构采用星形结构。
图8 长城网络中小企业解决方案2 * 主干采用千兆光纤,全双工100m交换到桌面,确保电子商务应用的数据带宽。 点评 长城公司的中小企业电子商务解决方案由ges-6500m智能模块交换机、ges-6526m3模块交换机、ges-3500m模块交换机和ges-1524m模块交换机组成,最大带宽近10千兆比特,可支持存储转发、基于web的管理、远程登录等10余种功能。
为了满足不同用户需求,清华紫光的全线网络产品分为四条产品线,包括集线器、交换机、路由器、internet访问服务器、网卡、调制解调器、打印服务器、光纤转换器、防火墙等九大类,四十余款网络新产品。用户可以根据自己的需求,选择不同产品线的产品和系统集成方案来构建自己的网络系统。 需求分析 对这样的一个企业局域网而言,必须能支撑文件/打印共享、通讯/协作服务及管理关键业务数据等功能。该类企业需要一台或多台nt服务器运行其应用软件,这些应用软件可能需要高速网络带宽。 解决方案 根据要求,我们提供了2套解决方案供客户选择。这2套方案都满足千兆主干、光纤连接到主干交换机、百兆交换到桌面的基本要求。但方案1选用unisnet elite系列产品,支持网络管理,可以划分vlan,当然投资也比较高昂,适合具有一定维护力量、资金实力比较雄厚、对内部安全性要求比较高的企业。方案2选用unisnet smart系列产品,不支持网管,但需要的投资较少,而且易于维护。 方案1(可管理) 如图9所示,主干交换机选用es5080c。es5080c 8端口千兆可管理交换机具有8个1000base-sx端口,支持千兆以太网的全双工模式。背板带宽高达16gbps,具有12k mac地址入口表。除了传统的console和telnet (远程登录)界面之外,该交换机还可通过web浏览器管理。楼层交换机全部选用es4243mc;es4243mc是24口10/100m自动协商+3扩展插槽的可管理交换机;可选模块有8端口 10/100mbps、1端口1000base-sx及1端口1000base-t三种。通过选用不同类型的模块,可以满足客户的需求。而服务器也可以通过选用清华紫光的me501f千兆光纤网卡连接到主干交换机上,对大量的访问也可以轻松满足。

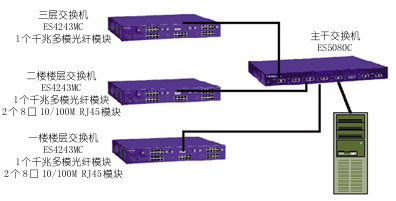

图9 清华紫光网络解决方案1 方案2(不可管理) 如图10所示,主干交换机选用ms5080。ms5080 8端口千兆交换机具有8个1000base-sx端口,支持千兆以太网的全双工模式。背板带宽高达16gbps、具有12k mac地址入口表及8m缓存,相比es5080c主要少了可管理功能。楼层交换机全部选用ms4243mc。ms4243mc也是24口10/100m自动协商+3扩展插槽的交换机,不支持网络管理。可选模块同样有8端口10/100mbps、1端口1000base-sx及1端口1000base-t三种。通过选用不同类型的模块,可以满足客户的需求。而服务器也可以通过选用清华紫光的me501f千兆光纤网卡连接到主干交换机上。 建议 清华紫光建议客户考虑选择紫光的千兆铜缆解决方案,即方案1中楼层交换机不变,仍选es4243mc。将千兆光纤模块改成千兆铜缆模块,而主干交换机改选es5080t,这是8口可管理的千兆铜缆交换机,服务器网卡改选千兆铜缆网卡me501t。由于局域网环境集中在一栋三层楼房内, 完全可以选择超五类或六类布线系统。如用光缆连接主干,必须建设有源水平布线间。选用双绞线就省去了这一麻烦,而且易于用户维护。
图10 清华紫光网络解决方案2 同样,不可管理的方案2也可选择千兆铜缆解决方案,楼层交换机仍选ms4243mc。将千兆光纤模块改成千兆铜缆模块,而主干交换机改选ms5040t,这是4口不可管理的千兆铜缆交换机,服务器网卡仍选千兆铜缆网卡me501t。 点评 清华紫光的解决方案有两套供用户选择,即可管理方案和不可管理方案。这两套解决方案都可满足光纤连接到千兆主干交换机和100兆交换连接到桌面的要求,但二者选用的产品不同。可管理解决方案主干交换机选用es5080c 8端口千兆交换机支持千兆以太网全双工模式,背板带宽高达16g,通过web浏览器管理网络。楼层交换机选用es4243mc 24口可管理交换机,通过选用不同类型的模块可满足用户的需求。通过选用千兆光纤网卡连接到主干该交换机上,能轻松应对大量用户的访问。不可管理解决方案采用ms5080 8端口千兆交换机,背板带宽同样为16g,也同样能支持千兆以太网全双工模式,与es5080c所不同的是只是少了可管理功能,但是通过选用不同类型的模块可满足用户的不同需求。同时,清华紫光为满足用户需求,还提供集线器、交换机、路由器等全套网络产品。如果用户考虑不用千兆光纤而用清华紫光的千兆铜缆解决方案,即可管理方案中同样的楼层交换机和千兆铜缆模块而只是将光纤模块换成铜缆模块,完全可以选用超5类或6类布线系统,既省去了水平布线的麻烦又便于维护,用户何乐而不为呢。 |
