3com公司面向企业局域网络的建设需求提供完整的产品线及相应的解决方案。它具有如下几个特点：

　　1．完整的产品线及解决方案。3com秉承其一贯的优秀以太网技术，提供10/100/1000m光纤、双绞线传输介质上的多种产品选择，能够综合集成完整的局域网络解决方案，切合用户的需求。其产品如下：superstack系列：9300、9100、3900、3300、1100、630、610及多种hub产品。机箱式三层100/1000m交换机switch 4000。

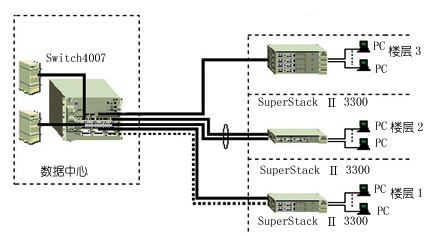

图11 3com小型企业解决方案1

　　2．优秀的性能。所有交换机均提供线速的交换性能，作为中心骨干的千兆交换机switch 4000和ssii 9300、9100能够提供无阻塞的千兆端口交换能力，ssii 3900、3300、1100、630、610均能够提供10/100m线速交换能力。

　　3．彻底的简单。针对各种用户的需求，3com可提供清楚简洁的解决方案，同时各种丰富的管理手段均力求清楚简洁，以方便用户的管理和使用。

　　以下给出几种典型的解决方案。

　　说明：图11是采用3com switch 4000交换机为核心骨干交换机的解决方案。 switch 4000是一种模块化的机箱式交换机，有三种预配置选择，所有预配置均包括机箱、电源、管理模块、交换引擎，差别在于预配置的两个接口模块不同，第一种为48g交换引擎和两个 9口sx模块，第二种为48g交换引擎、一个4口千兆多层交换模块（另配gbic）和一个9口sx交换模块，第三种为18g交换引擎(带有另配gbic的三个千兆口)、一个12口10/100m端口多层交换模块和一个36口10/100m二层交换模块。

　　三种预配置选择分别提供三种典型应用情况，第一种为高性能二层千兆交换配置，可扩展至54个千兆端口，也可配置10/100m端口模板。第二种为三层交换配置，提供13个千兆端口，可在其他四个插槽配置千兆或10/100m端口模板。第三种为10/100m三层交换配置，可在其余4个槽位继续扩展10/100 m端口模板。
　　在图11中可根据实际情况选择第一和第二种配置。在楼层中，可采用superstackii 1100或3300，两者可混合堆叠，可扩展至100个双绞线端口。可在堆叠的交换机中扩展千兆模块，两个千兆口可采用弹性连接技术提高可靠性，如图11中楼层1。另外也可采用superstackii 3900， 其可提供24或36个10/100m以及3个千兆端口(缺省有一个 sx端口，可配置 sx或 lx模块扩展另外两个端口)，如图11中楼层2，两个千兆端口可捆绑在一起提供更大的上连带宽。
　　说明：如图12所示，对于光纤布线的用户，尤其是互连位置比较远的用户，可采用光纤100m以太网骨干构建网络。superstackii 3300三个型号中有一款可提供8个100m多模光纤和两个10/100m tx端口， superstackii 1100可扩展单口或双口100m光纤模块，双口光纤可捆绑使用以提供更大的带宽通道。

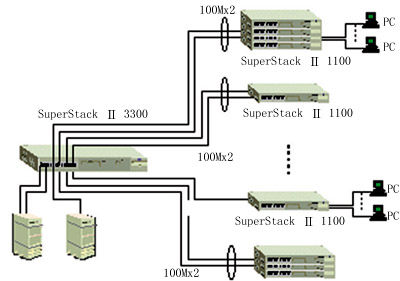

图12 3com小型企业解决方案2

　　说明：如图13所示，super stackii 3900是一款高性能的 10/100/1000m线速交换机，可提供24或36个10/100m双绞线端口和3个千兆光纤端口。在图13中，可利用该交换机充当 100m骨干交换机，边缘交换机采用superstackii 1100提供12个10m+2个10/100端口，因是可堆叠的设计，可扩展至 96 个10m+8个10/100m端口，可适应所有用户的需求。利用双口 100m捆绑技术可扩展上连带宽。用户可利用千兆光纤端口连接服务器，当前的很多应用为集中访问server的模式，该方案合理地结合10、100、1000m技术，网络带宽设计合理，不存在瓶颈。superstackii 1100可扩展三层路由模块提供网络三层服务。

图13 3com小型企业解决方案3

　　点评：

　　3com企业局域网解决方案面向企业用户，提供完整的产品线和相应的解决办法。一是以3com高性能superstackⅡ 9300光纤千兆交换机为核心的楼宇和企业园区网络解决方案。该方案以sx、lx和sx+lx三种不同的端口组合型号供用户选择，但不管采用那种型号，其千兆交换机都提供巨大的传输带宽，在网络中不存任何在瓶颈。二是以3com switch 4000交换机为核心的解决方案，该方案有三种配置，分别提供三种典型的应用供用户任意选择。这三种配置最基本的是楼层应用，经过扩展可适用于更大的企业办公楼或园区。三是以100兆端口的交换机为骨干的解决方案， 该方案可提供线速交换能力。
　　3com企业局域网解决方案的特点是：产品线完整，能够通过光纤、双绞线传输介质集成完整的局域网解决方案；性能高，所有的交换机能提供线速交换能力和无阻塞的端口交换能力；解决方案结构简单，便于用户管理使用。

cisco解决方案
　　中小型企业的组网方案主要要素有：局域网、广域网连接、网络管理和安全性。cisco的解决方案充分考虑了这些要素。从总体上看，这些解决方案具有以下共同的特征。第一，它们采用高性能、全交换的方案，充分满足了用户需求。第二，网络管理简单，可以采用免费的cvsm――cisco交换机可视化管理器，它基于易用的浏览器方式 ，以直观的图形化界面管理网络，因此网管人员无需专门培训。第三，用户可以采用isdn连接方式实现按需拨号，按需使用带宽，从而降低广域网链路费用，当然也可选用ddn、帧中继、模拟拨号等广域网连接方式。第四，随着公司业务的发展，所有网络设备均可在升级原有网络后继续使用，有效实现投资保护。第五，带宽压缩技术，有效降低广域网链路费用，当然也可以选用ddn、模拟拨号等广域网连接方式。第六，系统安全。应用了适合中小型企业的低成本网络安全解决方案――路由器内置的ios软件防火墙。
　　cisco中小型企业网络解决方案实现应用有以下几个方面：首先是资源共享，网络内的各个桌面用户或共享数据库、共享打印机，实现办公自动化系统中的各项功能；其次是通信服务，最终用户通过广域网连接可收发电子邮件、实现web应用、接入互联网、进行安全的广域网访问；再次是多媒体应用，该方案支持多媒体组播，具有卓越的服务质量保证；此外，在某些方案中系统支持远程接入，可以实现多达32路远程模拟电话线拨号访问。下面介绍两种特制的方案。　

　　方案1：50户以内的方案

　　50户以内的网络可以分为两种，一种是采用10m交换端口连接桌面用户；另一种则是采用10/100m自适应交换端口连接桌面用户。这两种情况分别采用了不同的交换机。

表1 位置网

表1

　　（1）采用10m交换端口连接桌面用户的网络方案

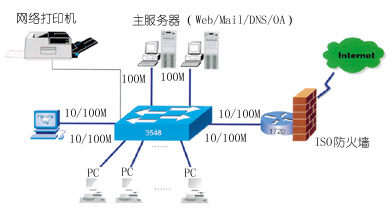

　　如图14所示，这一方案采用了两台catalyst 1924交换机，每台交换机的2个100m高速交换端口中的一个连接服务器，另一个则实现交换机之间的互联。两台交换机共48个10m交换端口连接相对分散的桌面用户。该方案采用1720模块化路由器实现与广域网连接。它可扩展多至5个广域网接口，可使用isdn链路（带宽最高128kbps）或ddn、帧中继（带宽最高2mbps）等。

图14 cisco中小企业解决方案1

　　（2）采用10/100m自适应交换端口连接桌面用户

　　该方案采用了一台catalyst 3548交换机，其2个100m高速交换端口连接服务器，46个10/100m自适应交换端口连接相对集中的桌面用户。该交换机容易扩展两个千兆端口以连接高容量服务器或上联骨干层。

表2 位置

表2
　　方案2：100户以内的方案

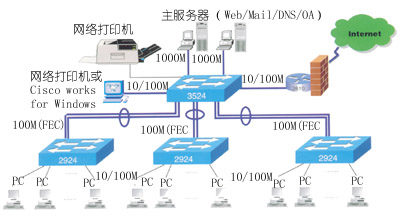

　　如图15所示，该方案引入了二级联网的方式，骨干层交换机采用了高性能的catalyst 3524。它与服务器之间通过1000m高速交换端口连接，以满足大容量数据的传输需求。桌面连接采用catalyst 2924交换机，以10/100m自适应交换端口连接桌面用户。这样便很容易扩充桌面用户数。 骨干交换机和桌面交换机的连接则采用了cisco的快速以太网通道（fec）技术，有效地扩展了网络的带宽。这项技术能够把2-4个物理链路聚合在一起，在全双工工作模式下达到400m-800m的带宽。

图15 cisco中小企业解决方案2

　　在广域网连接方面，该方案采用了2610模块化路由器。它可扩展多个广域网接口，可使用sdn链路（带宽最高128kbps）或ddn、帧中继（带宽最高2mbps）等，并可选择多达32路的串行口网络模块，或16个内置模拟modem的网络模块，接受32路或16路远程拨号访问。

　　该方案可采用免费的cvsm交换机可视化管理器，用户也可以购买专用的网络管理工具cisco works for windows。其功能已从单纯的配置管理扩展到设备配置和网络健康状况管理等多个方面，其主要特点包括：定性或定量分析网络各项参数（如接口流量、错误发生率、cpu利用率等），判断网络健康状况，为系统升级、维护提供第一手资料；基于snmp（简单网络管理协议）全面管理网络中多种设备（路由器、交换机、防火墙等），以照片方式设备直观视图；易于使用，通过简单的点击配置设备端口和各项参数；通过不同色彩和多种图表显示各种工作状态，便于实时监控和迅速发现故障；提供设备升级接口，在有新产品问世时可以很方便地从cisco的网上站点免费下载该产品软件包并安装在系统中，获得对新产品的支持。这是一套基于windows的网络管理软件，可安装在windows 95/98或windows nt平台上，界面友好，使用灵活方案。
　　在cisco的一些交换机如本方案中采用的catalyst 3524中，可以采用千兆比特接口转换器（gbc）来实现端口扩展，从而在原有快速以太网产品中增加千兆端口。这种技术具有灵活、通用的特点，并可以实现投资保护。用户可以根据自身网络发展需要来确定是否对交换机端口进行扩展。

　　点评：

　　cisco的中小型企业解决方案充分考虑到了局域网、广域网连接、网络管理和安全性等要素。从网络结构上看，cisco的解决方案分为50个用户和100个用户两种，50个用户的网络方案采用catalyst 1924交换机和10m交换端口以及10/100m交换端口连接桌面用户这样两种连接方式；100个用户的网络方案采用二级级联网和catalyst 3524高性能骨干交换机以及10/100自适应交换端口连接桌面用户。
　　cisco解决方案的主要特点是：采用高性能全交换方案，充分满足用户的需求；网络管理简单，它采用可视管理器浏览方式，以直观图形化界面管理网络；用户可以采用isdn连接方式实现按需拨号和按需使用带宽，从而降低连接费用；采用带宽压缩技术，可有效减轻链路容量负担；所有的网络设备都可随着企业的发展升级，可有效实现投资保护；路由器内置防火墙，系统安全保密。cisco解决方案适用范围包括资源共享，用户可共享数据库、打印机等网络资源；通信服务，用户通过广域网连接可收发电子邮件、实现web应用、接入因特网；多媒体应用，可支持多媒体组播并具有一流服务质量保证以及支持远程接入等。
